Mono - Merlin

Pompa z pływającym statorem serii MERLIN. Prosta budowa pompy to ograniczona liczba części ekploatacyjnych co pozytywnie wplywa na funkcjonalności użycia jak i serwisu.

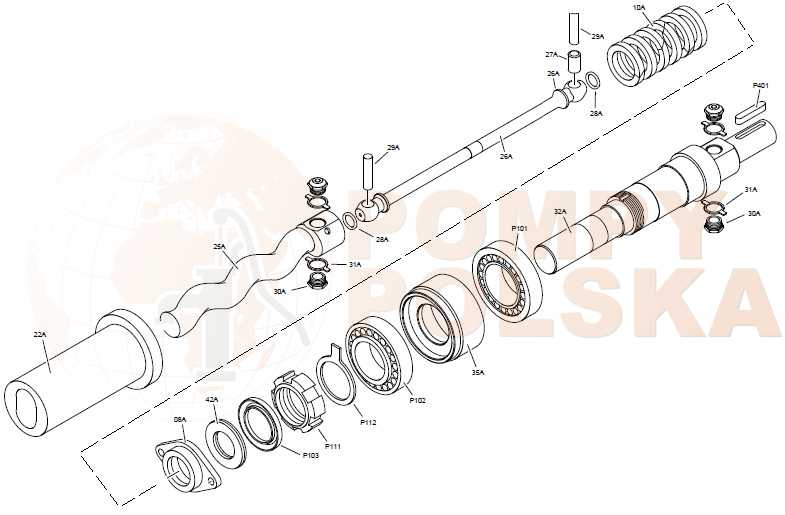

Poniższe zestawinie jest poglądowym przedstawieniem podstawowych elementów eksploatacyjnych pompy. W przypadku wątliwości prosimy o kontakt z działem technicznym. Podając nam model oraz numer seryjny pompy uzyskał wszystkie niezbędne informacje potrzebne do prawidłowego serwisu pompy.



Wykaz części zamiennych

Nr części	nazwa polska	nazwa angielska
08A	Gland	Docisk uszczelnienia / dławnica
10A / 10B	Packing seal / Mechanical seal	Uszczelnienie pakułowe / Uszczelnienie mechaniczne
22A	Stator	Stator
25A	Rotor	Rotor
26A	Coupling rod	Wałek przegubowy
28A	Coupling rod seal	Uszczelnienie przegubu
29A	Coupling rod pin	Sworzeń wałka przegubowego
30A	Pin cap	Zatyczka sworznia
31A	Pin cap washer	Podkładka zatyczki
32A	Shaft	Wał napędowy
P102	Bearing	Łożysko
P101	Bearing	Łożysko

Poniżej lista możliwych konfiguracji pompy, co nie oznacza, że wszystkie. Część z nich mogła być wycofana z produckji lub zmodyfikowana według indywidualnych wymogów. Zawsze w przypadku pytań prosimy o kontakt telefoniczny lub meilowy co ułatwi dobranie odpowiednich części.  Dodatkowe informacja o zmianie pompowanej cieczy lub innych warunkach pracy będą bardzo pomocne.



Dostępne modele/wersje wykonania pomp

Model pompy	Konfiguracja
AA1F	CAA12FA2 SAA12FA2 CAA12FB2 SAA12FB2 CAA12FD2 SAA12FD2 CAA12FH2 SAA12FH2 CAA12FJ2 SAA12FJ2 CAA12FK2 SAA12FK2 CAA12FM2 SAA12FM2 CAA12FR2 SAA12FR2 CAA12FV2 SAA12FV2 CAA12FM2 SAA12FM2 CAA12FA3 SAA12FA3 CAA12FB3 SAA12FB3 CAA12FD3 SAA12FD3 CAA12FH3 SAA12FH3 CAA12FJ3 SAA12FJ3 CAA12FK3 SAA12FK3 CAA12FM3 SAA12FM3 CAA12FR3 SAA12FR3 CAA12FV3 SAA12FV3 CAA12FM3 SAA12FM3 CAA12FA4 SAA12FA4 CAA12FB4 SAA12FB4 CAA12FD4 SAA12FD4 CAA12FH4 SAA12FH4 CAA12FJ4 SAA12FJ4 CAA12FK4 SAA12FK4 CAA12FM4 SAA12FM4 CAA12FR4 SAA12FR4 CAA12FV4 SAA12FV4 CAA12FM4 SAA12FM4 CAA12FA5 SAA12FA5 CAA12FB5 SAA12FB5 CAA12FD5 SAA12FD5 CAA12FH5 SAA12FH5 CAA12FJ5 SAA12FJ5 CAA12FK5 SAA12FK5 CAA12FM5 SAA12FM5 CAA12FR5 SAA12FR5 CAA12FV5 SAA12FV5 CAA12FM5 SAA12FM5 CAA12FA8 SAA12FA8 CAA12FB8 SAA12FB8 CAA12FD8 SAA12FD8 CAA12FH8 SAA12FH8 CAA12FJ8 SAA12FJ8 CAA12FK8 SAA12FK8 CAA12FM8 SAA12FM8 CAA12FR8 SAA12FR8 CAA12FV8 SAA12FV8 CAA12FM8 SAA12FM8
AA1G	CAA12GA2 SAA12GA2 CAA12GB2 SAA12GB2 CAA12GD2 SAA12GD2 CAA12GH2 SAA12GH2 CAA12GJ2 SAA12GJ2 CAA12GK2 SAA12GK2 CAA12GM2 SAA12GM2 CAA12GR2 SAA12GR2 CAA12GV2 SAA12GV2 CAA12GM2 SAA12GM2 CAA12GA3 SAA12GA3 CAA12GB3 SAA12GB3 CAA12GD3 SAA12GD3 CAA12GH3 SAA12GH3 CAA12GJ3 SAA12GJ3 CAA12GK3 SAA12GK3 CAA12GM3 SAA12GM3 CAA12GR3 SAA12GR3 CAA12GV3 SAA12GV3 CAA12GM3 SAA12GM3 CAA12GA4 SAA12GA4 CAA12GB4 SAA12GB4 CAA12GD4 SAA12GD4 CAA12GH4 SAA12GH4 CAA12GJ4 SAA12GJ4 CAA12GK4 SAA12GK4 CAA12GM4 SAA12GM4 CAA12GR4 SAA12GR4 CAA12GV4 SAA12GV4 CAA12GM4 SAA12GM4 CAA12GA5 SAA12GA5 CAA12GB5 SAA12GB5 CAA12GD5 SAA12GD5 CAA12GH5 SAA12GH5 CAA12GJ5 SAA12GJ5 CAA12GK5 SAA12GK5 CAA12GM5 SAA12GM5 CAA12GR5 SAA12GR5 CAA12GV5 SAA12GV5 CAA12GM5 SAA12GM5 CAA12GA8 SAA12GA8 CAA12GB8 SAA12GB8 CAA12GD8 SAA12GD8 CAA12GH8 SAA12GH8 CAA12GJ8 SAA12GJ8 CAA12GK8 SAA12GK8 CAA12GM8 SAA12GM8 CAA12GR8 SAA12GR8 CAA12GV8 SAA12GV8 CAA12GM8 SAA12GM8
AA1H	CAA12HA2 SAA12HA2 CAA12HB2 SAA12HB2 CAA12HD2 SAA12HD2 CAA12HH2 SAA12HH2 CAA12HJ2 SAA12HJ2 CAA12HK2 SAA12HK2 CAA12HM2 SAA12HM2 CAA12HR2 SAA12HR2 CAA12HV2 SAA12HV2 CAA12HM2 SAA12HM2 CAA12HA3 SAA12HA3 CAA12HB3 SAA12HB3 CAA12HD3 SAA12HD3 CAA12HH3 SAA12HH3 CAA12HJ3 SAA12HJ3 CAA12HK3 SAA12HK3 CAA12HM3 SAA12HM3 CAA12HR3 SAA12HR3 CAA12HV3 SAA12HV3 CAA12HM3 SAA12HM3 CAA12HA4 SAA12HA4 CAA12HB4 SAA12HB4 CAA12HD4 SAA12HD4 CAA12HH4 SAA12HH4 CAA12HJ4 SAA12HJ4 CAA12HK4 SAA12HK4 CAA12HM4 SAA12HM4 CAA12HR4 SAA12HR4 CAA12HV4 SAA12HV4 CAA12HM4 SAA12HM4 CAA12HA5 SAA12HA5 CAA12HB5 SAA12HB5 CAA12HD5 SAA12HD5 CAA12HH5 SAA12HH5 CAA12HJ5 SAA12HJ5 CAA12HK5 SAA12HK5 CAA12HM5 SAA12HM5 CAA12HR5 SAA12HR5 CAA12HV5 SAA12HV5 CAA12HM5 SAA12HM5 CAA12HA8 SAA12HA8 CAA12HB8 SAA12HB8 CAA12HD8 SAA12HD8 CAA12HH8 SAA12HH8 CAA12HJ8 SAA12HJ8 CAA12HK8 SAA12HK8 CAA12HM8 SAA12HM8 CAA12HR8 SAA12HR8 CAA12HV8 SAA12HV8 CAA12HM8 SAA12HM8
AA1M	CAA12MA2 SAA12MA2 CAA12MB2 SAA12MB2 CAA12MD2 SAA12MD2 CAA12MH2 SAA12MH2 CAA12MJ2 SAA12MJ2 CAA12MK2 SAA12MK2 CAA12MM2 SAA12MM2 CAA12MR2 SAA12MR2 CAA12MV2 SAA12MV2 CAA12MM2 SAA12MM2 CAA12MA3 SAA12MA3 CAA12MB3 SAA12MB3 CAA12MD3 SAA12MD3 CAA12MH3 SAA12MH3 CAA12MJ3 SAA12MJ3 CAA12MK3 SAA12MK3 CAA12MM3 SAA12MM3 CAA12MR3 SAA12MR3 CAA12MV3 SAA12MV3 CAA12MM3 SAA12MM3 CAA12MA4 SAA12MA4 CAA12MB4 SAA12MB4 CAA12MD4 SAA12MD4 CAA12MH4 SAA12MH4 CAA12MJ4 SAA12MJ4 CAA12MK4 SAA12MK4 CAA12MM4 SAA12MM4 CAA12MR4 SAA12MR4 CAA12MV4 SAA12MV4 CAA12MM4 SAA12MM4 CAA12MA5 SAA12MA5 CAA12MB5 SAA12MB5 CAA12MD5 SAA12MD5 CAA12MH5 SAA12MH5 CAA12MJ5 SAA12MJ5 CAA12MK5 SAA12MK5 CAA12MM5 SAA12MM5 CAA12MR5 SAA12MR5 CAA12MV5 SAA12MV5 CAA12MM5 SAA12MM5 CAA12MA8 SAA12MA8 CAA12MB8 SAA12MB8 CAA12MD8 SAA12MD8 CAA12MH8 SAA12MH8 CAA12MJ8 SAA12MJ8 CAA12MK8 SAA12MK8 CAA12MM8 SAA12MM8 CAA12MR8 SAA12MR8 CAA12MV8 SAA12MV8 CAA12MM8 SAA12MM8
AA1N	CAA12NA2 SAA12NA2 CAA12NB2 SAA12NB2 CAA12ND2 SAA12ND2 CAA12NH2 SAA12NH2 CAA12NJ2 SAA12NJ2 CAA12NK2 SAA12NK2 CAA12NM2 SAA12NM2 CAA12NR2 SAA12NR2 CAA12NV2 SAA12NV2 CAA12NM2 SAA12NM2 CAA12NA3 SAA12NA3 CAA12NB3 SAA12NB3 CAA12ND3 SAA12ND3 CAA12NH3 SAA12NH3 CAA12NJ3 SAA12NJ3 CAA12NK3 SAA12NK3 CAA12NM3 SAA12NM3 CAA12NR3 SAA12NR3 CAA12NV3 SAA12NV3 CAA12NM3 SAA12NM3 CAA12NA4 SAA12NA4 CAA12NB4 SAA12NB4 CAA12ND4 SAA12ND4 CAA12NH4 SAA12NH4 CAA12NJ4 SAA12NJ4 CAA12NK4 SAA12NK4 CAA12NM4 SAA12NM4 CAA12NR4 SAA12NR4 CAA12NV4 SAA12NV4 CAA12NM4 SAA12NM4 CAA12NA5 SAA12NA5 CAA12NB5 SAA12NB5 CAA12ND5 SAA12ND5 CAA12NH5 SAA12NH5 CAA12NJ5 SAA12NJ5 CAA12NK5 SAA12NK5 CAA12NM5 SAA12NM5 CAA12NR5 SAA12NR5 CAA12NV5 SAA12NV5 CAA12NM5 SAA12NM5 CAA12NA8 SAA12NA8 CAA12NB8 SAA12NB8 CAA12ND8 SAA12ND8 CAA12NH8 SAA12NH8 CAA12NJ8 SAA12NJ8 CAA12NK8 SAA12NK8 CAA12NM8 SAA12NM8 CAA12NR8 SAA12NR8 CAA12NV8 SAA12NV8 CAA12NM8 SAA12NM8
